Erweiterte Konfiguration

Allgemein

Die erweiterte Konfiguration der FLS-M erfolgt über das setzen der Pins am DIP-Schalter (2) sowie über das Laden einer Konfigurationsdatei über USB (5).

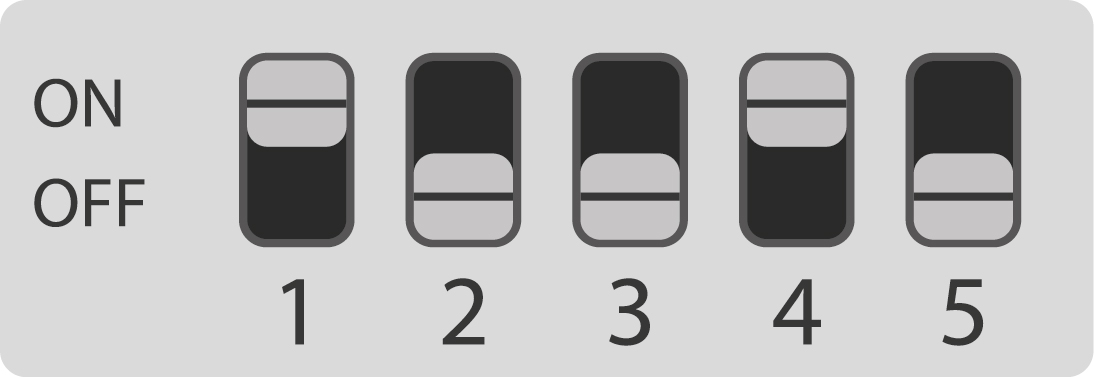

Position DIP Schalter

Jegliche Änderung am DIP-Schalter wird erst nach Unterbrechung der Stromversorgung wirksam.

Funkprotokoll

Die FLS-M beherrscht sowohl Matter über WiFi wie auch Zigbee 3.0. Die Festlegung des verwendeten Funkprotokolls erfolgt über den DIP-Schalter Position 1.

DIP Funkprotokoll LED type Endpoints Description

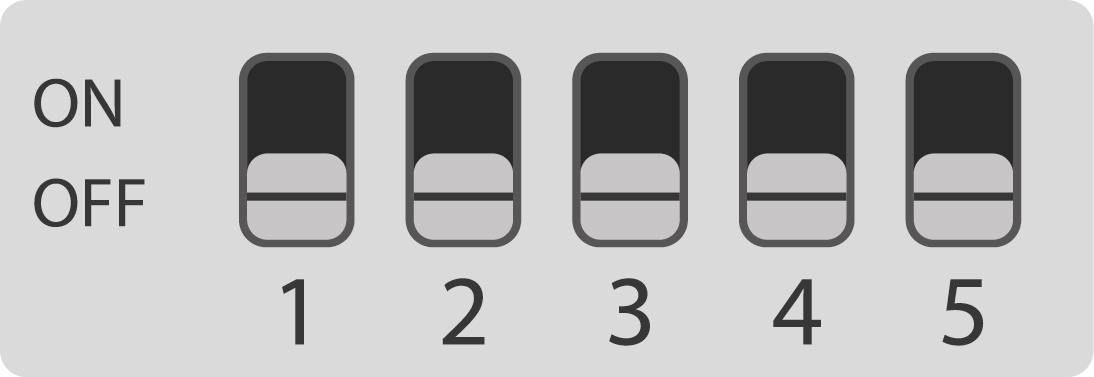

DIP 00000 Matter WiFi RGBW 1 Werkseinstellung

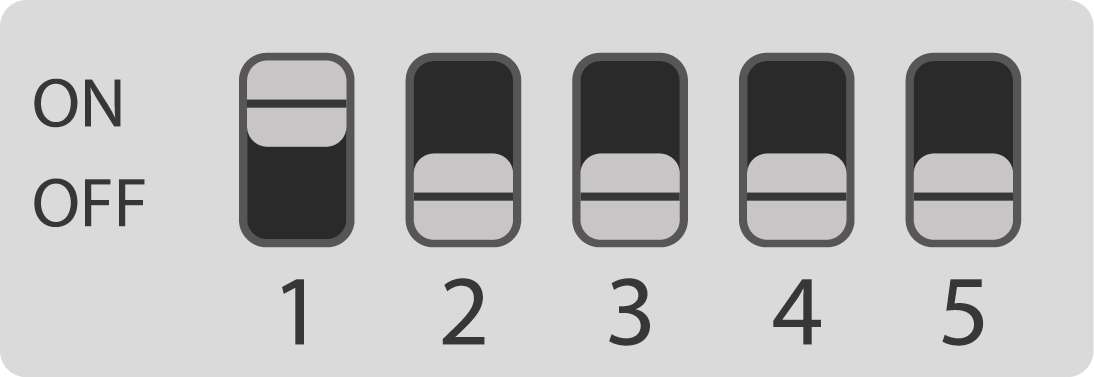

DIP 10000 Zigbee RGBW 1

LEDs

Die FLS-M kann sowohl mit klassischen LED-Streifen wie auch mit einzeladressierbaren LEDs arbeiten.

klassische LED-Streifen

Die gezeigten Einstellungen gelten sowohl für Matter über WiFi wie auch Zigbee.

DIP Funkprotokoll LED type Endpoints Description
DIP 00000 Matter WiFi RGBW 1 Werkseinstellung

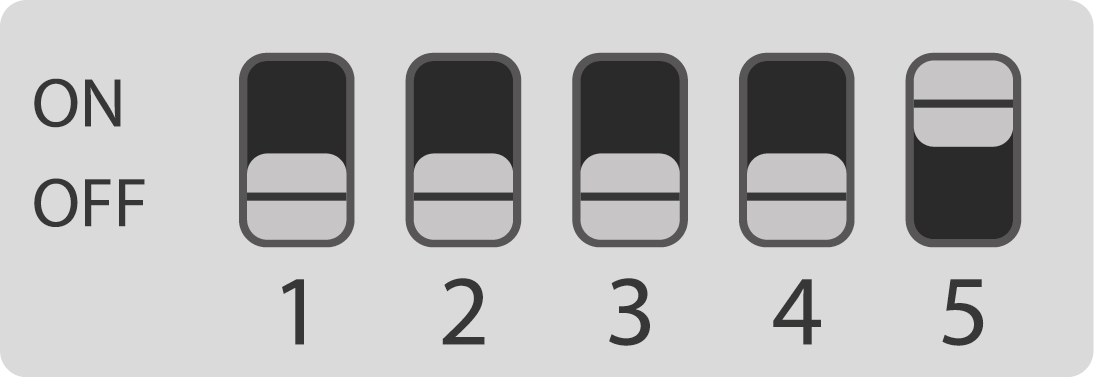

DIP 00001 Matter WiFi RGB 1

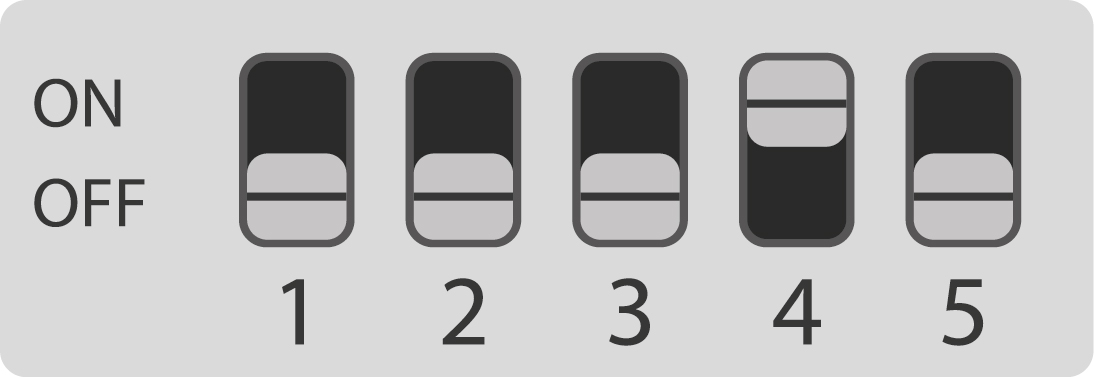

DIP 00010 Matter WiFi RGB + CCT 1

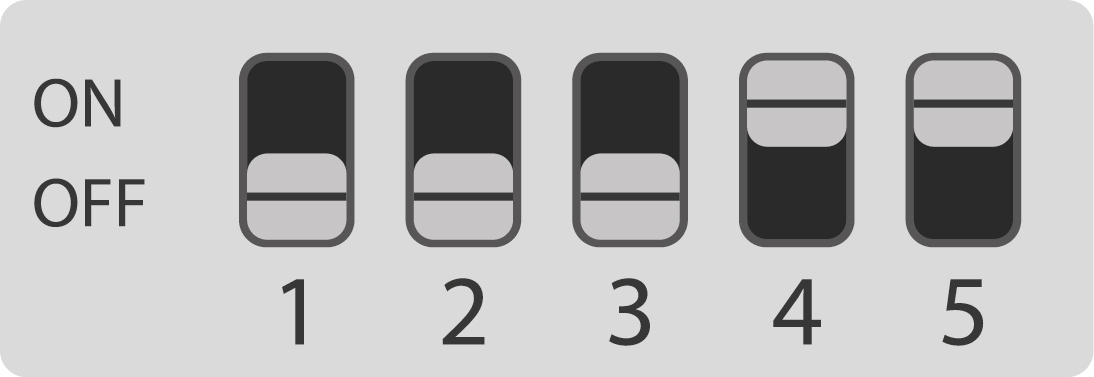

DIP 00011 Matter WiFi Einzel 1

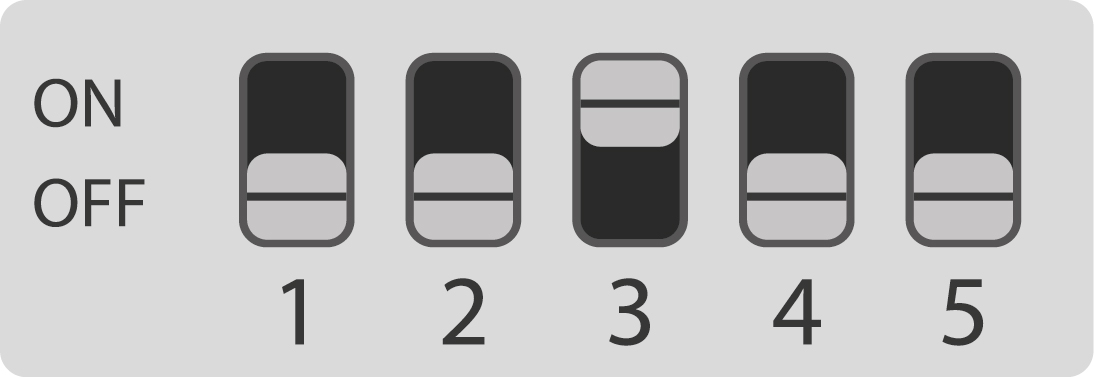

DIP 00100 Matter WiFi Einzel 5 Jeder Streifen ist getrennt steuerbar

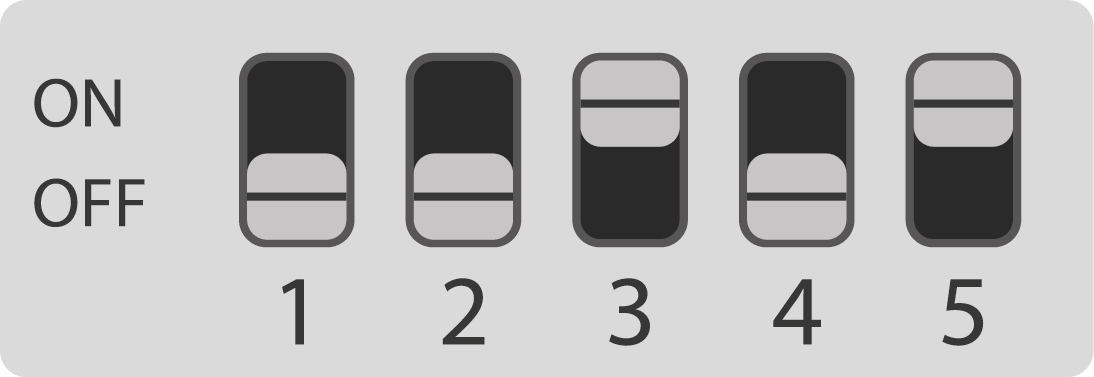

DIP 00101 Matter WiFi RGB + CCT 2 RGB und CCT sind getrennt steuerbar

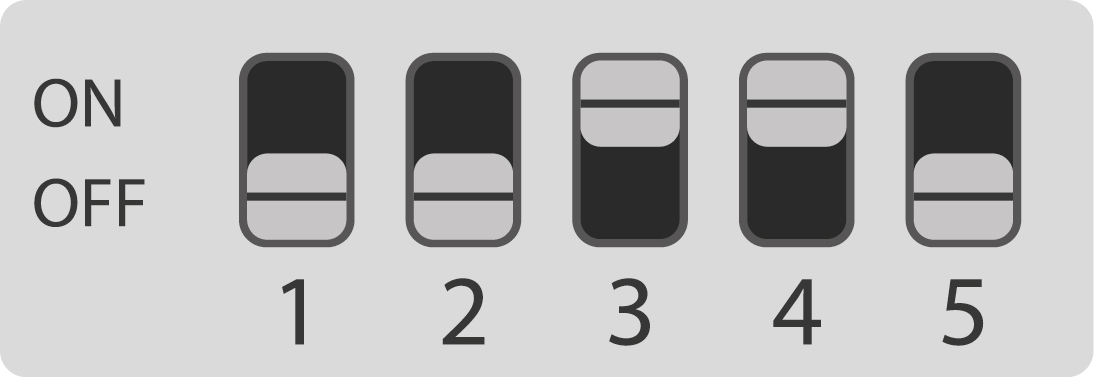

DIP 00110 Matter WiFi CCT 1

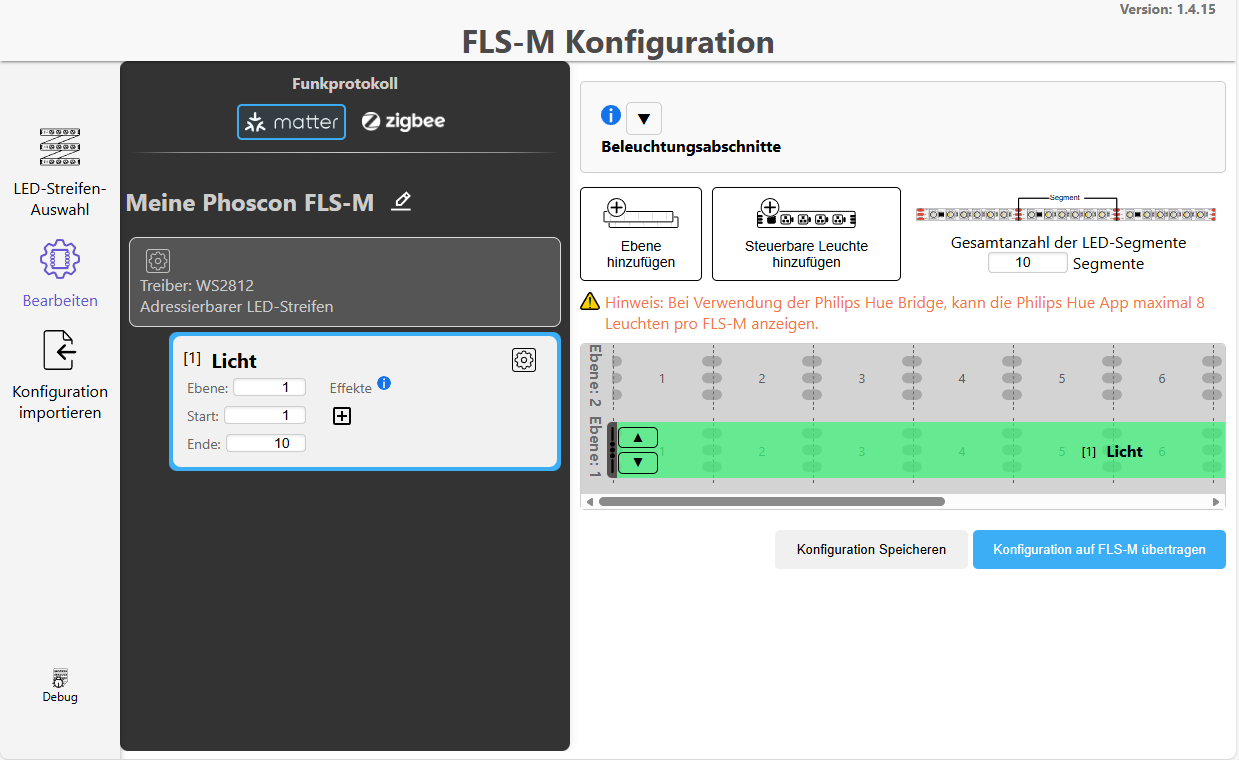

einzeladressierbare LED-Streifen

DIP Funkprotokoll LED-Typ Endpunkte Beschreibung

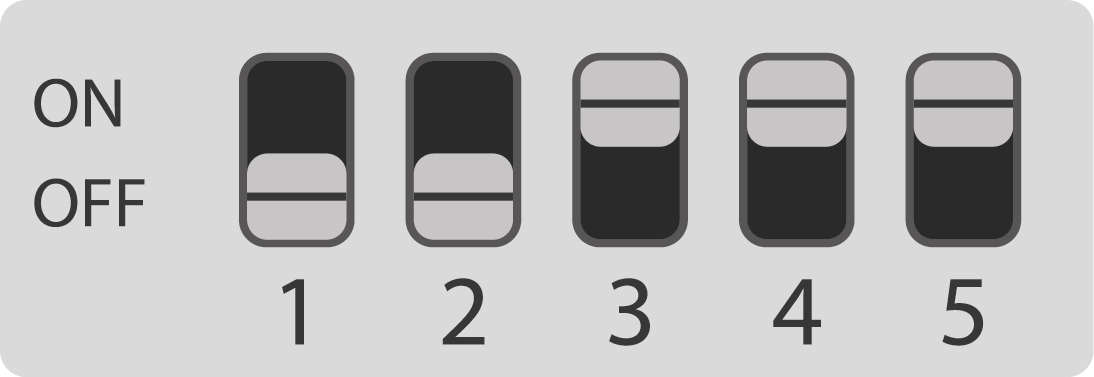

DIP 00111 Matter WiFi RGB Adressierbar 1 1024x LEDs

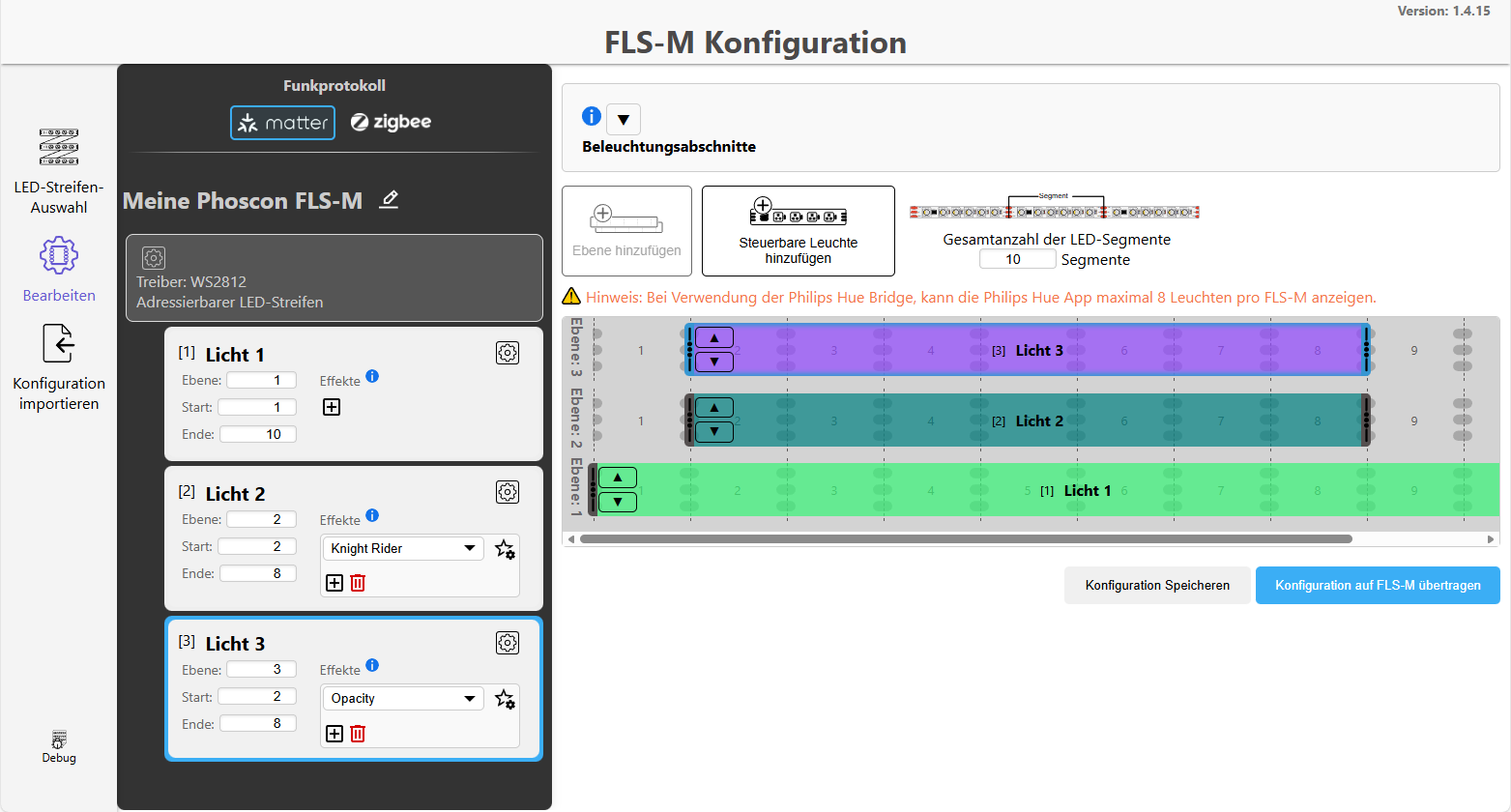

In bestimmten Kombinationen können sowohl klassische wie auch einzeladressierbare LED-Streifen gleichzeitig genutzt werden. Diese lassen sich nur mit dem Config-Builder erstellen.

Derzeit ist nur eine statische Ansteurung einzeladressierbarer LEDs möglich. Es werden noch keine Effekte unterstützt.

USB-Schnittstelle

Die FLS-M kann per USB-C Schnittstelle konfiguriert sowie mit neuer Software programmiert werden.

  1. FLS-M vom externen Netzteil trennen bzw. Netzteil stromlos schalten
  2. FLS-M per USB-C mit PC/Laptop verbinden
  3. Config-Builder im Browser öffnen (nur Chrome, Edge, Opera)
  4. Konfiguration erstellen und auf die FLS-M laden
  5. USB-C Kabel von FLS-M entfernen
  6. FLS-M mit Netzteil verbinden bzw. Netzteil anschalten

Das für die Programmierung notwendige Web Serial API Protokoll wird nur von Chrome, Edge, und Opera unterstützt. Eine Übersicht unterstützter Browser ist hier gelistet: https://developer.mozilla.org

Bei Nutzung des USB-C muss die FLS-M vom externen Netzteil getrennt bzw. das Netzteil abgeschaltet werden.

Wenn die FLS-M per USB-C verbunden ist, wird nur der Microcontroller mit Spannung versorgt. Der LED-Treiber wird nicht angesteuert. Es können keine LEDs angeschalten werden.

Farbabgleich

Bei gleichzeitigem Einsatz von LED-Streifen unterschiedlicher Hersteller kommt es oftmals bei Einstellung der selben Farbe oder Farbtemperatur zu Unterschieden in dem wahrgenommenen Ergebnis.

Die FLS-M erlaubt es, die Charakteristik des verwendeten LED-Leuchtmittels anzugeben. Diese wird im Farbmischalgorithmus berücksichtigt und ermöglicht eine deutlich präzisere Farbdarstellung der gewünschten Farben.

Bei manuellem Abgleich ohne Hilfsmittel oder Messgeräte ist die Referenzleuchte oder LED-Streifen neben dem einzustellenden LED-Streifen zu platzieren.

Wir empfehlen die Streifen so zu platzieren, dass man nur das abgestrahlte Licht z.B. an eine weiße Wand wahrnimmt und nicht direkt in die LED blickt.

Praxisbeispiele

Jede RGB-LED besteht aus Sub-LEDs in den Farben Rot, Grün und Blau. Die relative Helligkeit der jeweiligen Sub-LEDs wird als Intensitaet angegeben. Ist eine Sub-Led dunkler als die anderen, muss diese eine Intesitaet kleiner 1 aufweisen.

Zusammenfassung

Die folgende Tabelle zeigt die am DIP-Schalter einstellbaren Optionen.

DIP Funkprotokoll LED-Modus LED-Typ Endpunkte Beschreibung
DIP 00000 Matter WiFi PWM RGBW 1 Werkseinstellung
DIP 00001 Matter WiFi PWM RGB 1
DIP 00010 Matter WiFi PWM RGB + CCT 1
DIP 00011 Matter WiFi PWM Einzel 1
DIP 00100 Matter WiFi PWM Einzel 5 Jeder Streifen ist getrennt steuerbar
DIP 00101 Matter WiFi PWM RGB + CCT 2 RGB und CCT sind getrennt steuerbar
DIP 00110 Matter WiFi PWM CCT 1
DIP 00111 Matter WiFi Daten RGB Adressierbar 1 1024x LEDs
DIP 10000 Zigbee PWM RGBW 1

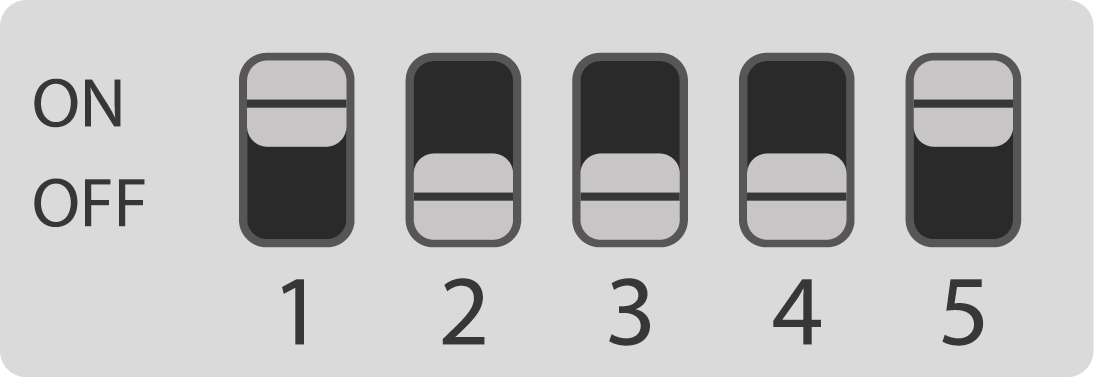

DIP 10001 Zigbee PWM RGB 1
DIP 10010 Zigbee PWM RGB + CCT 1

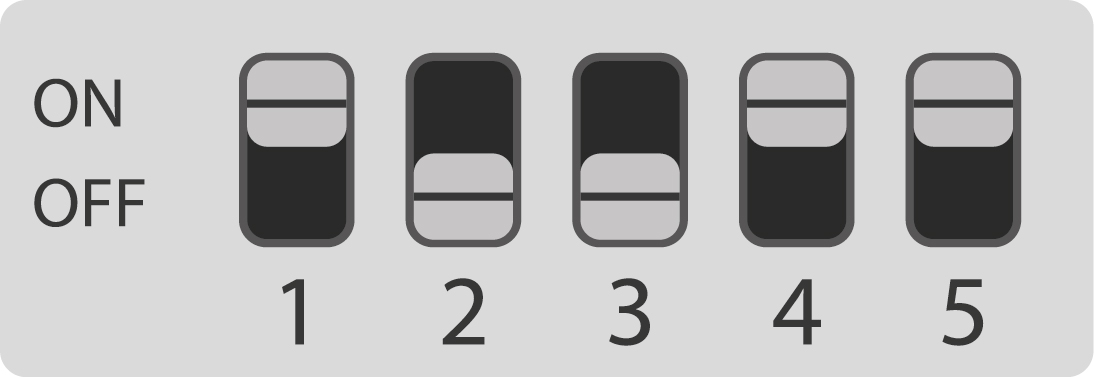

DIP 10011 Zigbee PWM Einzel 1

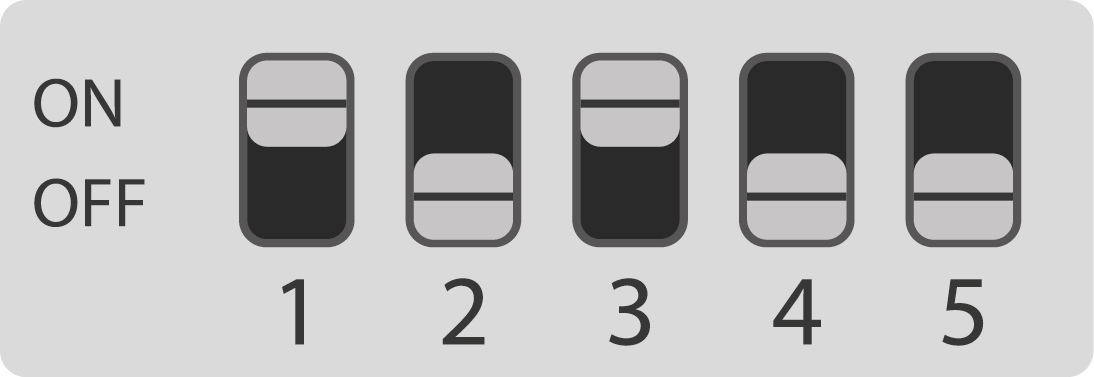

DIP 10100 Zigbee PWM Einzel 5 Jeder Streifen ist getrennt steuerbar

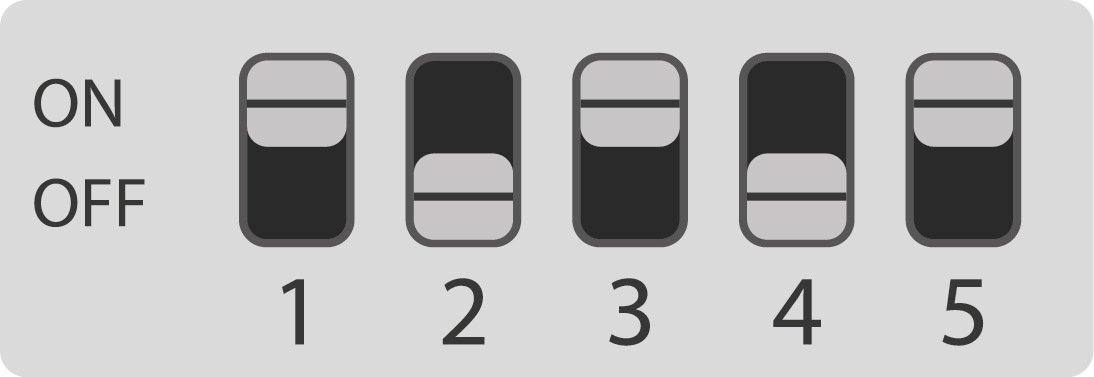

DIP 10101 Zigbee PWM RGB + CCT 2 RGB und CCT sind getrennt steuerbar

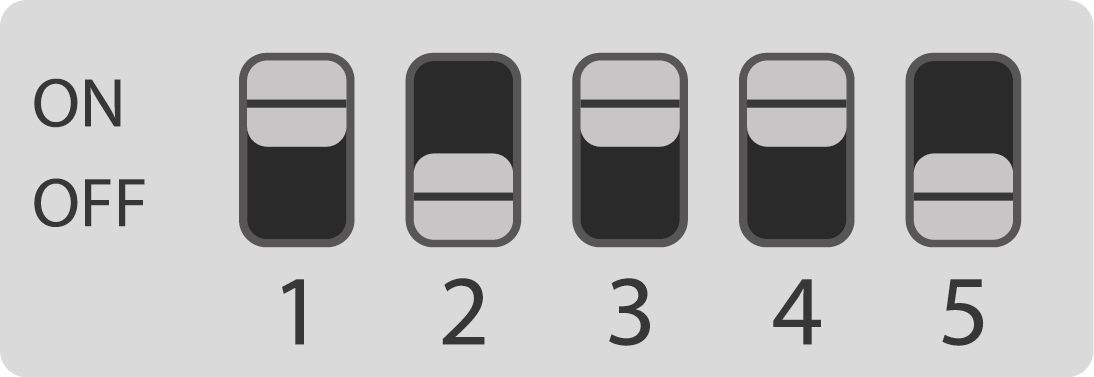

DIP 10110 Zigbee PWM CCT 1

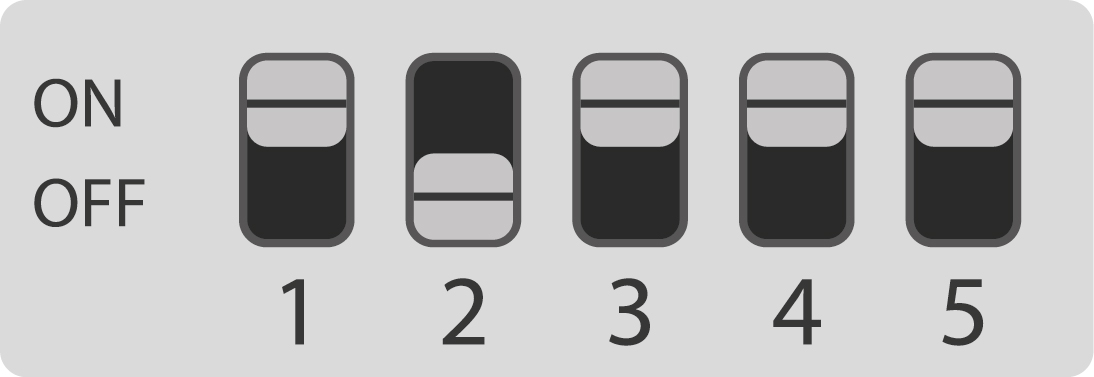

DIP 10111 Zigbee Daten RGB Adressierbar 1 1024x LEDs

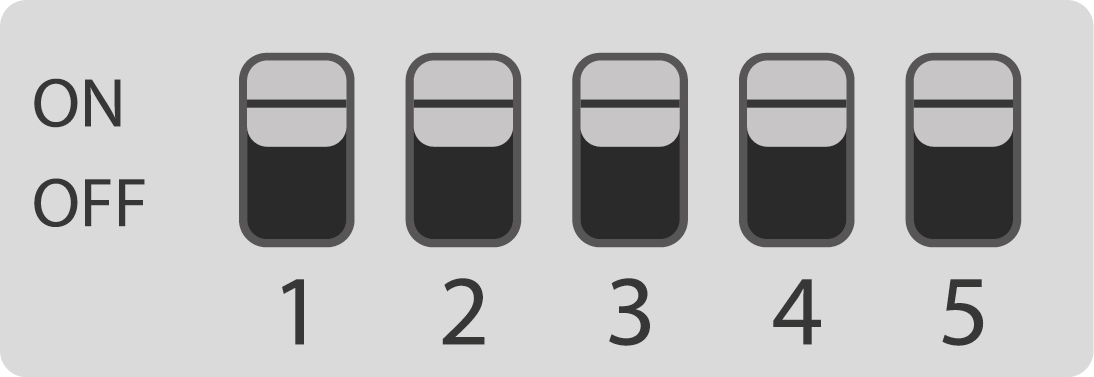

DIP 11111 - - - - Kundenspezifische Konfiguration*

Es wird die per Config-Builder erstellte und über USB geladene Konfigurationsdatei akzeptiert.

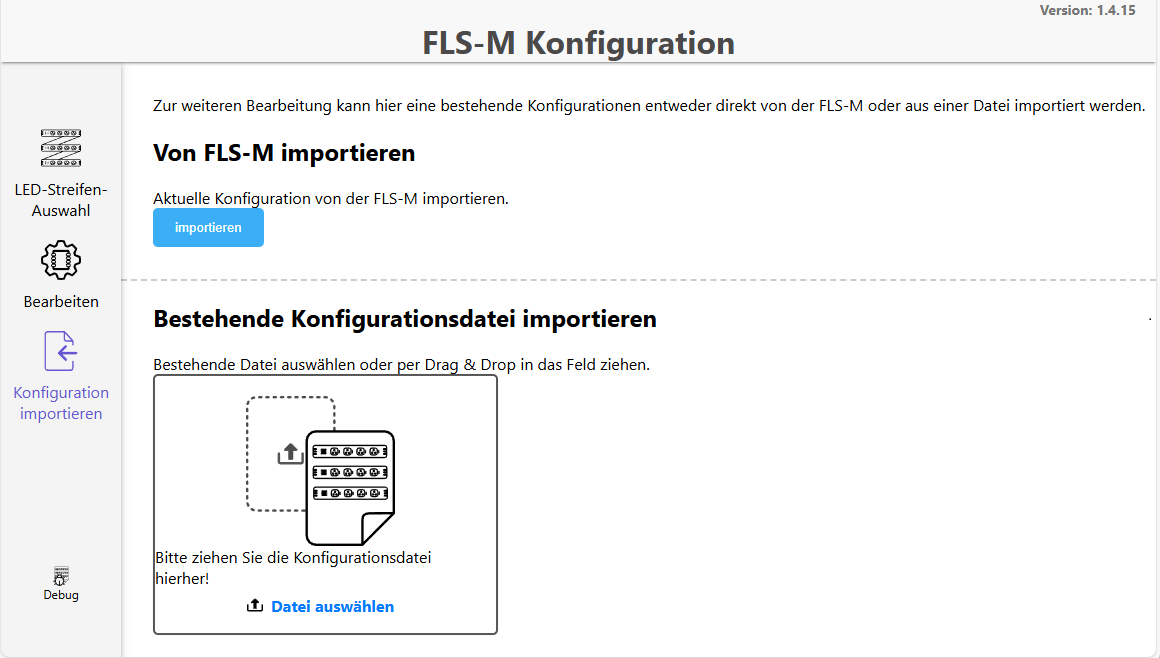

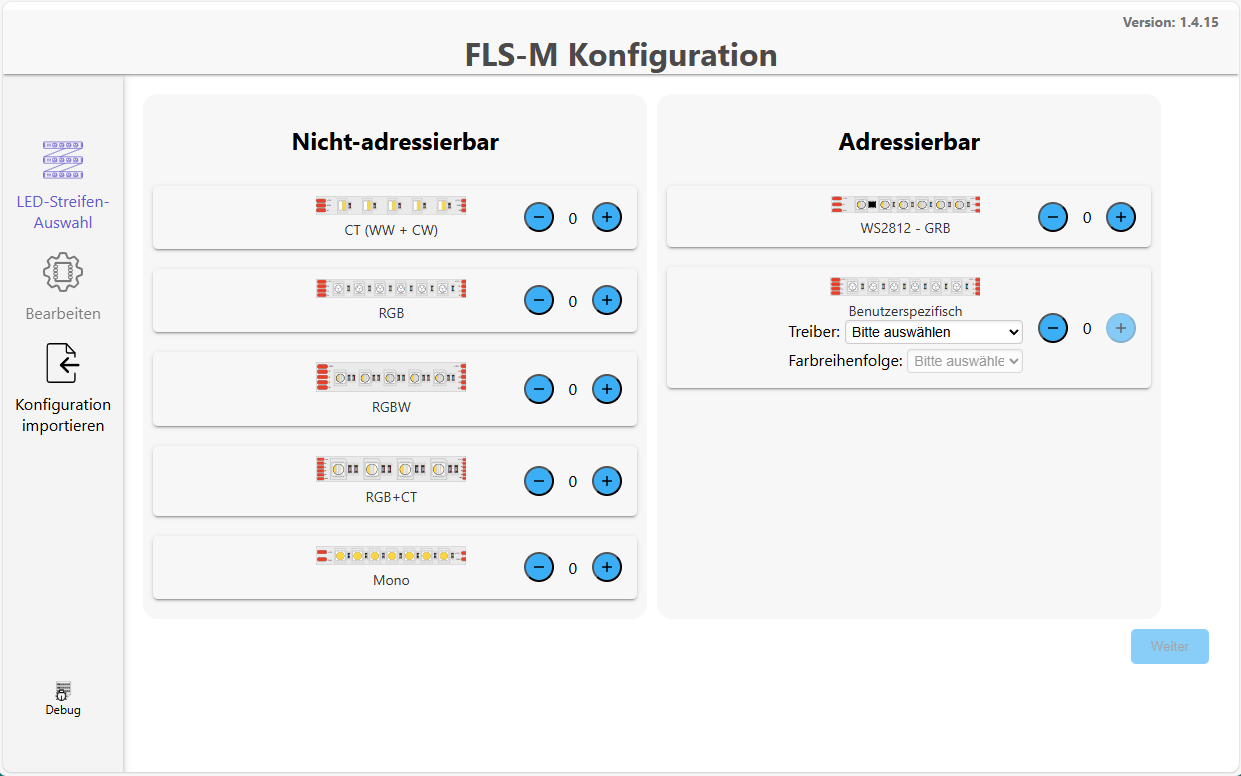

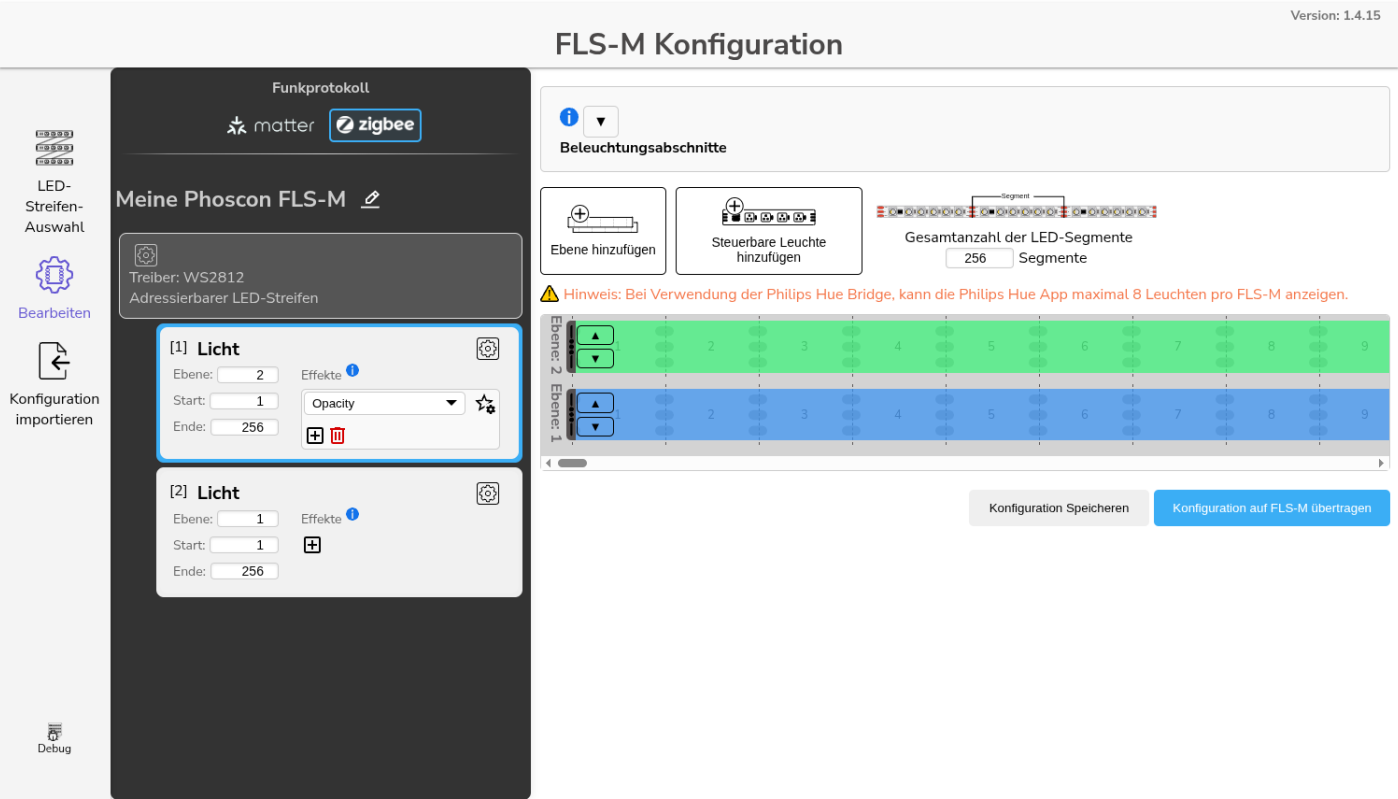

Config-Builder

Hier geht es zum FLS-M Config-Builder.

Damit die kundenspezifische Konfiguration wirksam ist, muss zwingend der Modus Kundenspezifische Konfiguration am DIP-Schalter eingestellt werden.

DIP Beschreibung
DIP 11111 Kundenspezifische Konfiguration

Es sind die Informationen zur USB-Schnittstelle zu beachten.

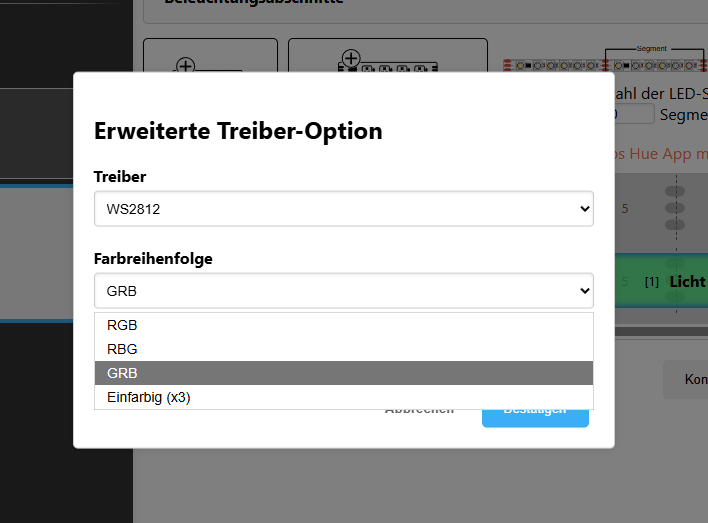

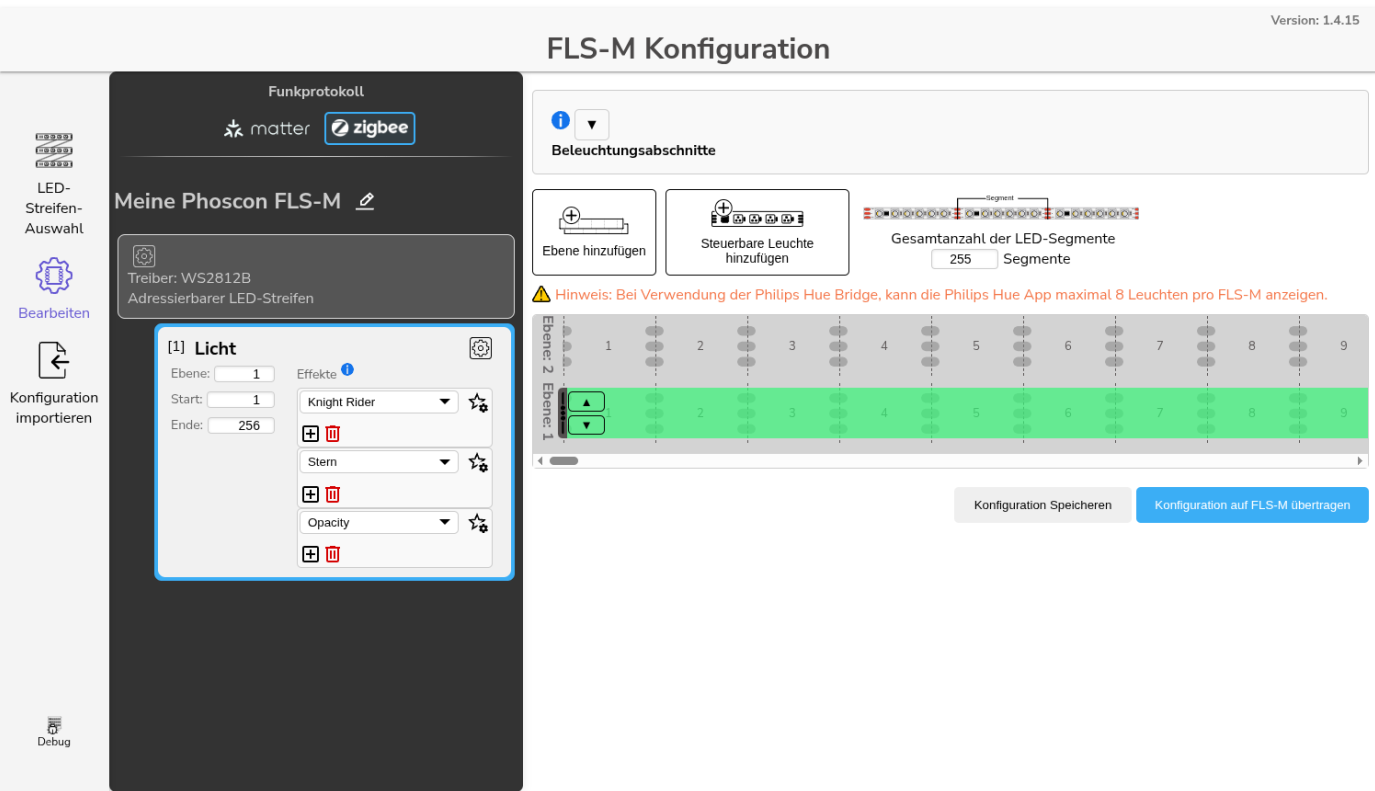

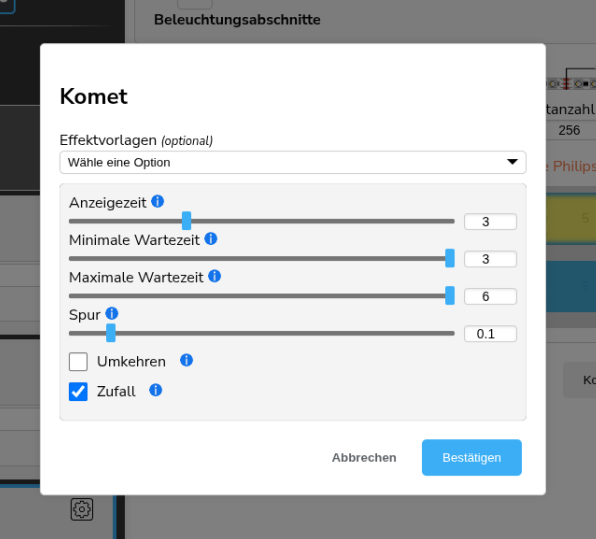

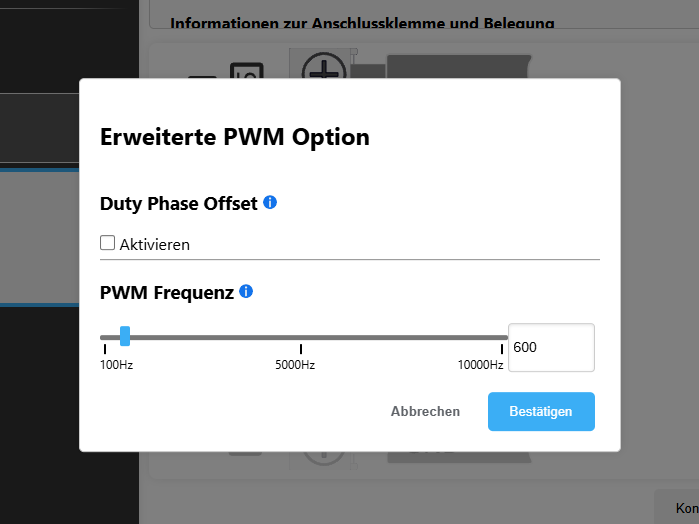

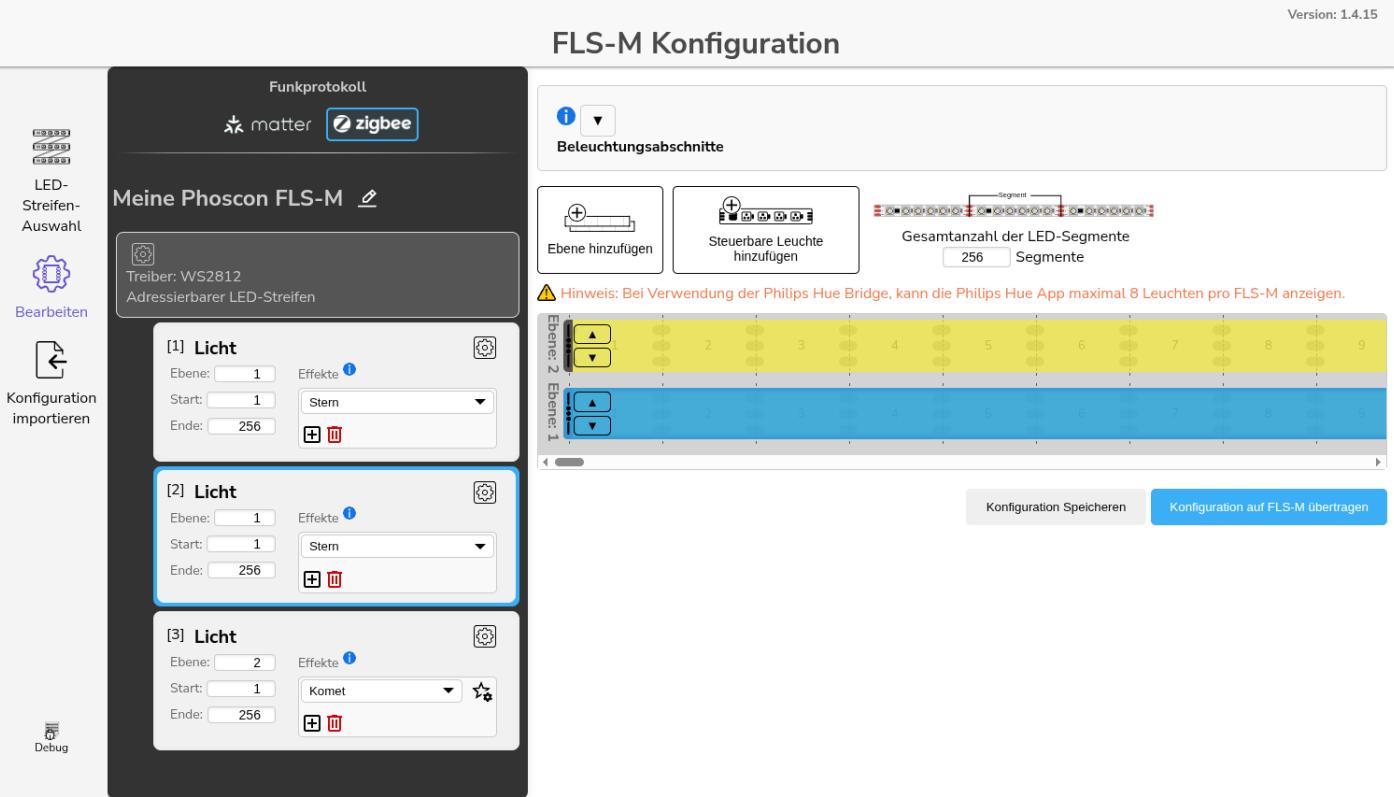

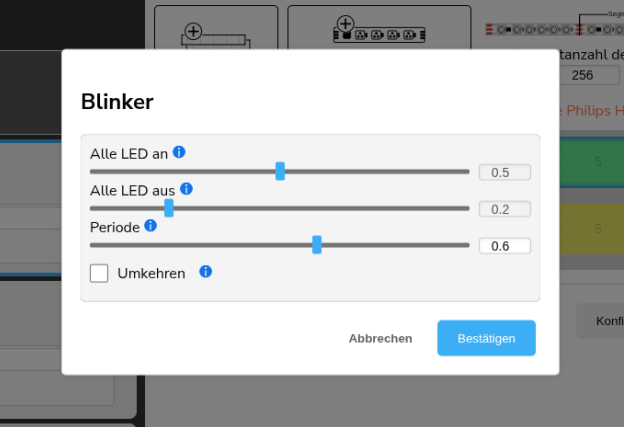

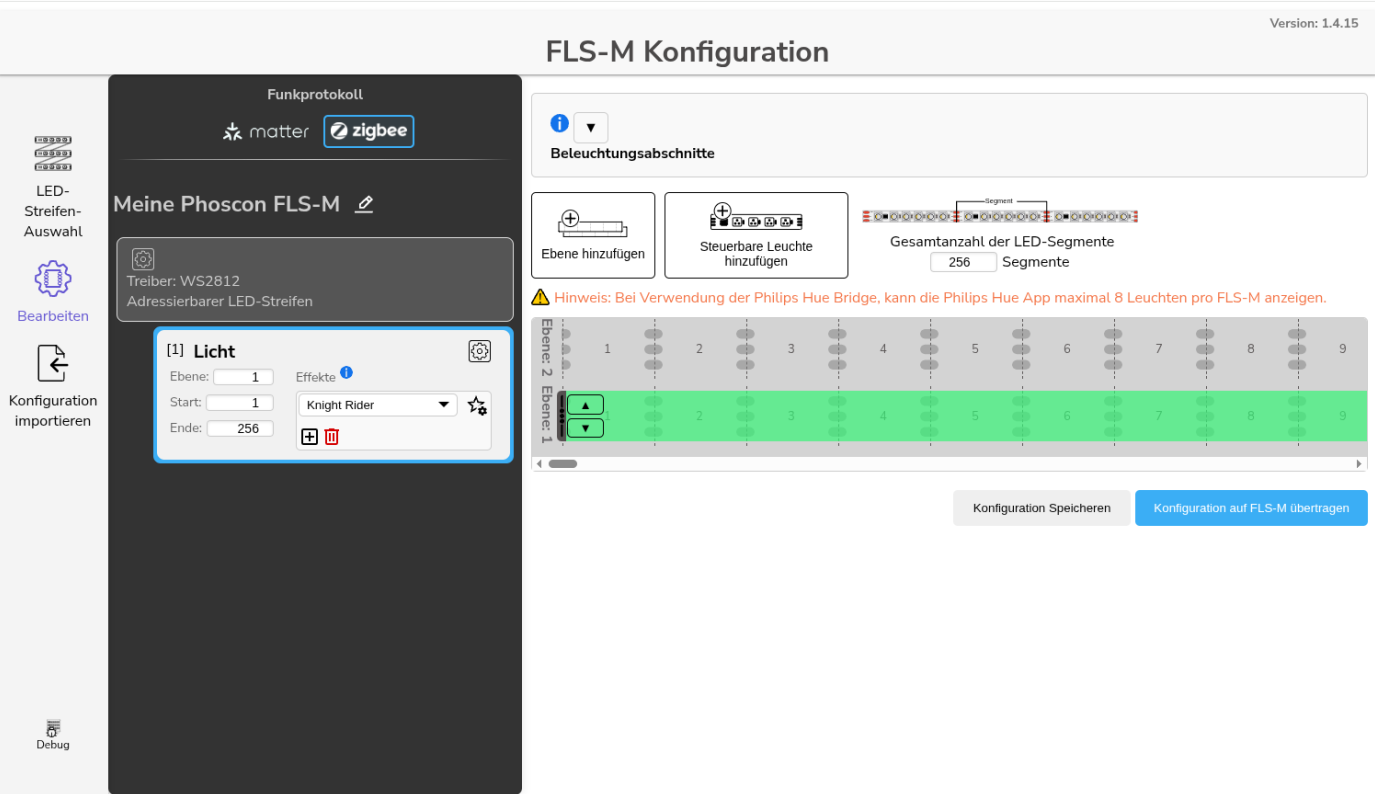

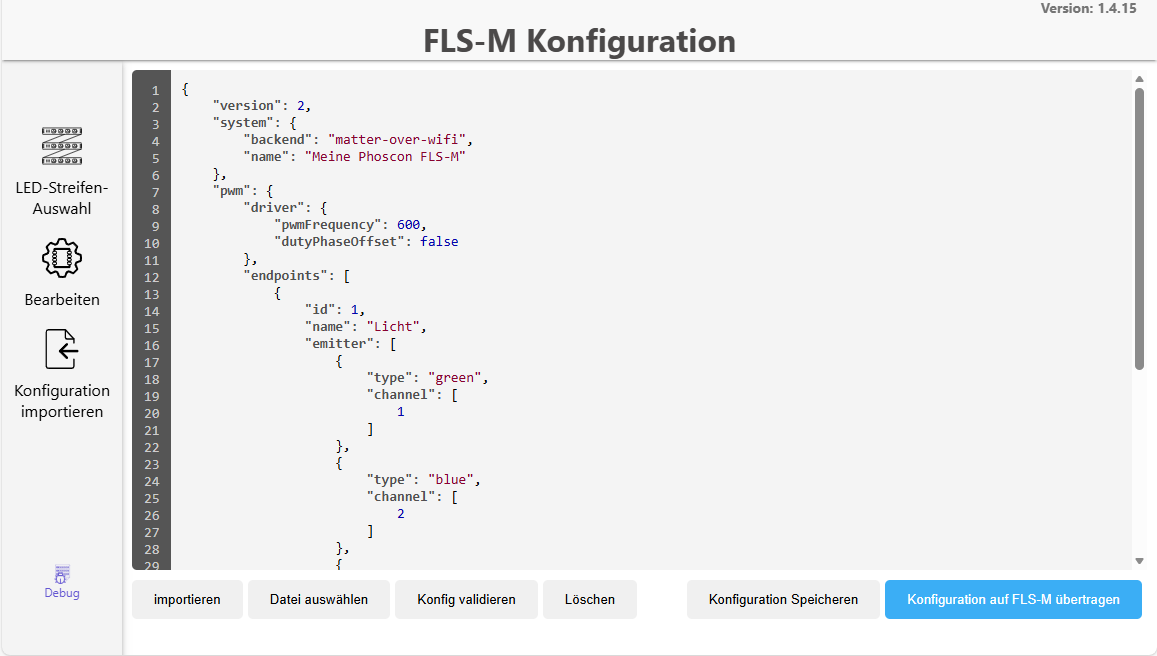

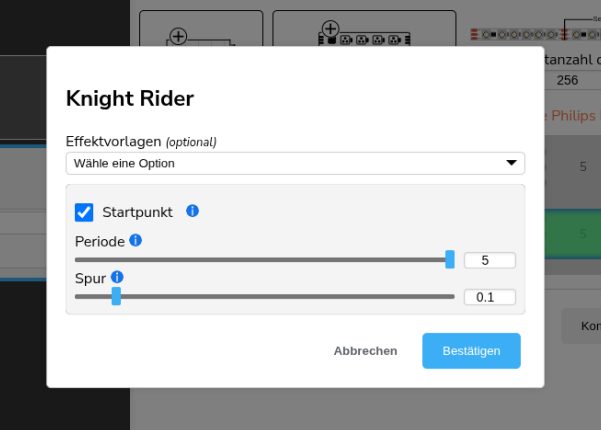

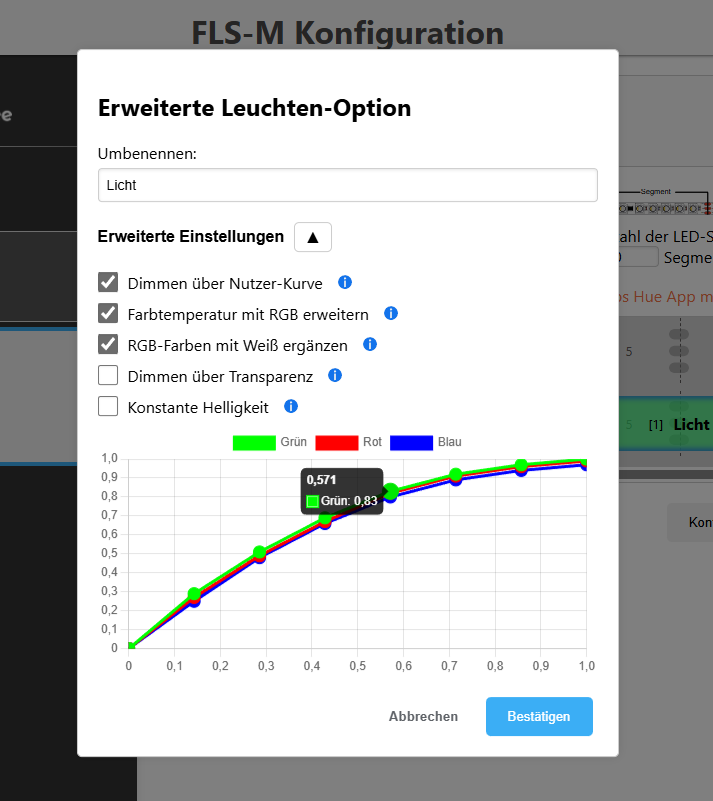

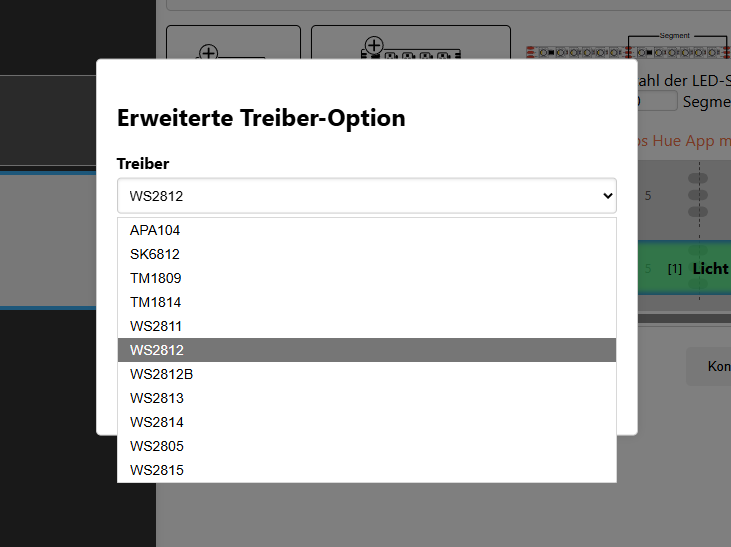

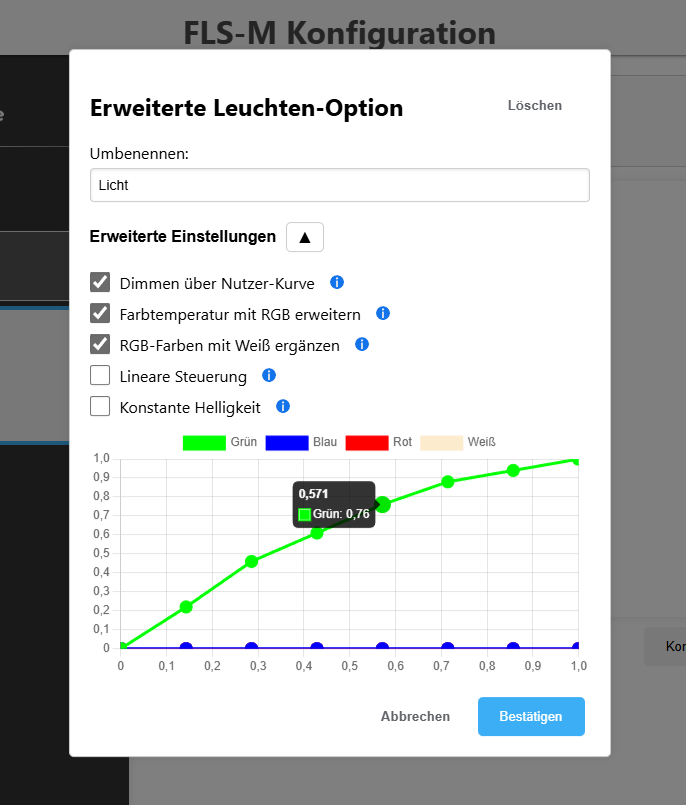

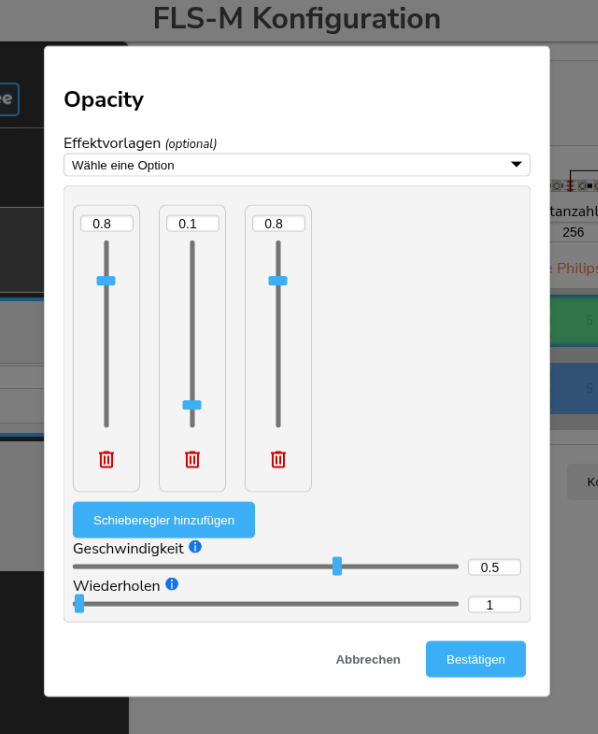

Was kann der Config-Builder?
